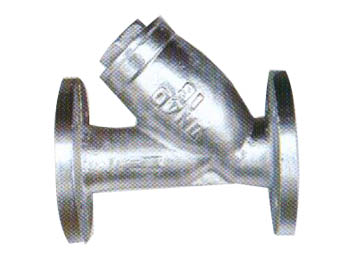

Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
HG/T 21637 | GB/T 12221 | JB/T 79 | JB/T 9092 | GB/T 12220 | JB/T 7928 |
具体参数
DN | In | L | H | H1 | 有效过滤面积m2 |
15 | 1/2 | 125 | 70 | 150 | 0.00185 |
20 | 3/4 | 145 | 70 | 150 | 0.00281 |
25 | 1 | 160 | 80 | 160 | 0.00343 |
32 | 1 1/4 | 180 | 90 | 180 | 0.00486 |
40 | 1 1/2 | 200 | 100 | 240 | 0.00767 |
50 | 2 | 220 | 130 | 250 | 0.01160 |
65 | 2 1/2 | 260 | 165 | 350 | 0.02111 |
80 | 3 | 280 | 195 | 390 | 0.03029 |
100 | 4 | 320 | 230 | 450 | 0.04063 |
125 | 5 | 350 | 300 | 520 | 0.05589 |
150 | 6 | 380 | 335 | 580 | 0.07709 |
200 | 8 | 495 | 420 | 690 | 0.11967 |
250 | 10 | 595 | 500 | 800 | 0.19155 |
300 | 12 | 640 | 580 | 950 | 0.26738 |
350 | 14 | 700 | 640 | 1150 | 0.32535 |
400 | 16 | 800 | 700 | 1360 | 0.40946 |
450 | 18 | 850 | 790 | 1480 | 0.52837 |
500 | 20 | 900 | 875 | 1650 | 0.65385 |
选型原则
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
